低壓鐵串聯電抗器
產品用途：
低壓鐵串聯電抗器用于1kV以下補償支路與電容器相串聯，用來抑制電容器對電網諧波電流的放大。抑制電容器的合閘涌流，對于電壓總畸變率小于5%含有少量諧波場合無功補償的安全運行起到了較大的作用。
結構特點：
● 串聯電抗器分為三相和單相兩種，均為鐵心干式
● 鐵心采用優質冷軋硅鋼片，柱由多個氣隙分為均勻小段，氣隙采用環氧層壓玻璃布板作間隔，采用專用粘結劑粘接，以保證電抗氣隙在運行過程中不發生變化
● 線圈采用線或箔式繞制
● 電抗器的線圈和鐵組裝成一體后經過預烘—真空浸漆----熱烘固化這一工藝流程，采用透明浸漬絕緣漆，既增強了機械強度和三防效果又能直觀看到產品使用的全新材質
●電抗器的夾件，緊固件等采用阻斷閉合回路有效接地方式，確保電抗器具有較高的品質因素，避免環流的形成。
● 外露部件均采取了防腐蝕處理，引出端子均經過鍍錫或者壓花處理
性能參數：
●可用于400V、660V及1000V以下的系統
●電抗率的種類：1%、6%、7%、13%、14%
●額定絕緣水平3KV-1min
●正常運行時，電抗器溫升小于國家標準
●電抗器的噪音不大于國家標準
●電抗器能在工頻加諧波電流小于1.35倍額定電流下長期運行
●電抗器線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95
●三相電抗器的任意兩相電抗值之差不大于±2%
●耐溫等級F級、H級

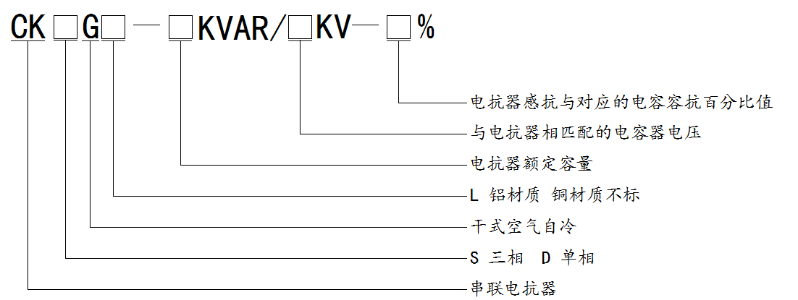

型號及其含義：
白色線包采用玻璃絲包線繞制包外采用隔熱材料包裹，同樣容量電抗器周圍溫度明顯低于漆包線繞制的溫度更加適用于電容器于電抗器距離近的場合（如帶電抗器的智能電容）。
詢價訂貨須知：
●電抗器的額定容量（kVAR），額定電流（A）、電容器電壓（kV）、電抗器使用系統電壓（kV）。或提供電抗器額定電感（mH）和額定電流（A）以及電抗器使用系統電壓（kV）
●電抗器與電容器的連接方式：角內接、角外接
●線包材質（銅、鋁）
●絕緣等級(F、H)
●工頻耐壓（kV）
●冷卻方式（空氣自冷、其他）
●出線方式及線包外觀（單側上下、單側上出線），兩側上出線、兩側上端水平出 線，漆包線外觀、白包外觀
●安裝方式（立式、臥式）
