高壓鐵芯串聯電抗器
產品用途：
高壓鐵芯串聯電抗器用于6kV、10kV補償支路與電容器相串聯，用來抑制電容器對電網諧波電流的放大。減緩電容器投入過程中產生的涌流，限制操作過電壓。對于無功補償以及其他用電設備的安全運行起到了較大的作用
結構特點：
● 鐵芯采用優質冷軋硅鋼片，柱由多個氣隙分為均勻小段，線圈與鐵采用環氧筒隔離，形成了鐵-風道-環氧筒-風道-線圈的結構，既給鐵形成了獨立的風道，又加強了鐵和線圈的絕緣
●線圈上下采用專用墊塊，有效的減少了運行時的震動
性能參數：
●用于6kV、10kV系統
●電抗率的種類：5%、 6%、12%、13%
●電抗器耐壓水平符合JB5346-1998《串聯電抗器》
●參照標準：GB10229-88/DL462/JB5346-1988/IEC289-88/JISC4801-1977
●正常運行時，電抗器溫升小于國標
●耐溫等級F級、H級
環境條件：
●海拔高度小于1000米（1000米以上單獨設計）
●溫度范圍-30℃- + 40 ℃
●使用環境無腐蝕性揮發氣體，無導電塵埃
●使用環境通風良好，柜內使用加裝通風設備

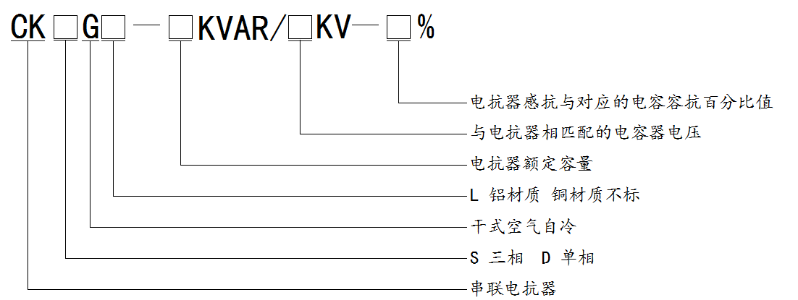

型號及其含義
詢價訂貨須知：
●電抗器的額定容量（kVAR），額定電流（A）、電容器額定電壓（kV）、電抗器使用系統額定電壓（kV）。或提供電抗器額定電感（mH）和額定電流（A）以及電抗器使用系統額定電壓（kV）
●電抗器與電容器的連接方式：角內接、角外接
●線包材質（銅、鋁）
●絕緣等級(F、H)
●工頻耐壓（kV）
●冷卻方式（強制風冷、空氣自冷）
●出線方式及線包外觀（單側上下、兩側上出線）
